  • TF光伏支架/金属支吊架型钢冷弯生产线
TF光伏支架/金属支吊架型钢冷弯生产线
所属类别:环保新能源行业
欢迎拨打咨询热线:0373-3553177
详细说明

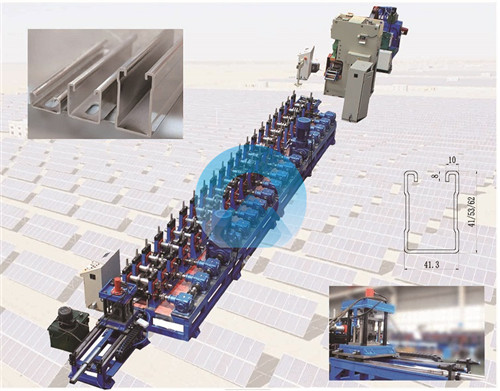

生产线布置图

上料平台—开卷机—伺服送料—冲孔冲压—辊压成型—切断—翻转送料




TF74-41. 3X光伏支架/金属支吊架型钢自动生产线,通过切换可生产多种截面规格型号支架型材,更换板型快捷方便,一个人即可操作整线。PLC集中控制整线的开卷、校平送料、

定长冲孔、辊压成型、随动切断、出料。可一次设定多组制件数据任务,自动化生产,可遥控控制。


设备概述:

1.双悬臂齿轮传动装置,机器的制造宽度可调整持续,可改变型材的宽度和高度。

2.牌坊20道成型,主机由交流电机,减速机,牌坊,变速箱,水平调节系统和轧制模具。机座和传输采用焊接结构,具有硬度的处理,轧辊材质为45#钢。

3.辊压成型工艺是由德国COPRA软件制作;进行有限元工艺分析和检查。提高线速度,降低成形阻力。从而保证设备的准确度和稳定性。

TF光伏冷弯生产线

  TF光伏支架冷弯生产线




光伏支架 (2)




技术参数:


光伏支架冷弯生产线

  TF光伏支架生产线在线润滑部分



1

TF光伏支架/金属支吊架型钢冷弯生产线


2

TF光伏支架/金属支吊架型钢冷弯生产线冲床部分


3

       TF光伏支架/金属支吊架型钢冷弯生产线开卷部分


技术参数:



参数表项目单位参数备注
1原材料规格类型
冷带、热带、镀锌带钢
强度MPa≤350
强度mm1.6-3.2
卷料内直径mm500,600
卷料重量T5
2板型宽度mm100-320
3生产线速度m/min25
4轧辊材质
D2淬火处理
5轧辊驱动
外部传动
6操作系统
Windows2000
7总电机功率KwAbout 65
8电气控制系统
PLC自动控制系统
9维度(L*W*H)m30X2X1.7
